Зашто основе калупа и стандардни делови одређују животни век калупа?

Животни век калупа се често оцењује према материјалу шупљине и прецизности обраде. Али оно што заиста одређује да ли калуп може поуздано и предвидљиво да достигне свој животни век је део на који нико не обраћа пажњу –база калупа и стандардни делови.

Основа калупа је скелет. Стандардни делови су зглобови. Ако је скелет погрешно постављен и зглобови су лабави, чак ни најбоља шупљина неће издржати.

База калупа: основа за све

База калупа је носач за цео калуп. Интегрише све функционалне компоненте – шупљину, језгро, систем за избацивање, систем за хлађење и систем затварања – у прецизан оквир, обезбеђујући да се враћају у потпуно исту позицију са сваким циклусом отварања и затварања.

Основне компоненте стандардне основе калупа

Ове плоче су наслагане, закључане завртњима и ослањају се на вођице и чауре да гарантују поновљивост положаја у сваком циклусу.

Два основна захтева за перформансе за базу калупа

Укоченост је на првом месту. Притисак убризгавања може достићи стотине килограма по квадратном центиметру. Ако основи калупа недостаје крутост, деформисаће се под високим притиском - отвара се линија раздвајања, појављује се блиц; језгро се помера, дебљина зида постаје неуједначена; игле за избацивање се везују, а цео калуп се мора раставити.

Прецизност је друга. Размак између водећих клинова и чаура, као и равност и правокутност сваке плоче, директно одређују да ли се калуп отвара и затвара глатко и да ли димензије производа остају стабилне.

 Стандардни делови: Најјефтиније компоненте које најчешће покваре

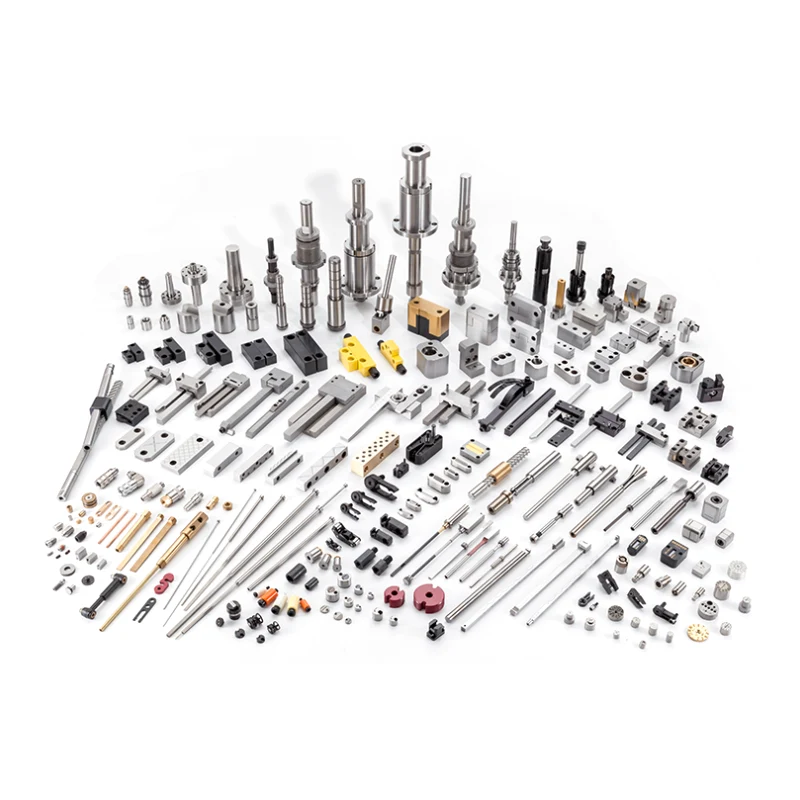

Стандардни делови су све заменљиве компоненте у калупу без шупљина и без језгра. Водећи клинови, чауре, игле за избацивање, опруге, заптивке, прстенови за лоцирање, блокови за закључавање—сви се рачунају.

Изгледају уобичајено, јефтине су за куповину, али више од половине свих кварова на калупу потиче од ових компоненти.

1. Водећи клинови и чауре

Систем вођења обезбеђује прецизно поравнање покретне и непокретне половине при сваком затварању. Већина кварова калупа почиње губитком тачности вођења.

Материјал: носиви челик СУЈ2 или алатни челик СКД11, са високофреквентним индукционим каљењем до ХРЦ 58-62, након чега следи прецизно брушење до површине Ра 0,2-0,4.

Зазор: Обично 0,02-0,05 мм, у зависности од величине калупа. Превелика, а језгро и шупљина су неусклађени. Сувише мали, а отпор отварања и затварања се повећава, узрокујући нагризање.

Режими грешке:

• Нагризање на клиновима → узроковано недовољним подмазивањем или неравномерним оптерећењем

• Истрошене чауре → крај радног века; замени их

• Савијени клинови → узроковани неуравнотеженим избацивањем или неусклађеном силом стезања из машине за убризгавање

2. Игле за избацивање, рукави и потисне шипке

Систем за избацивање види највећу фреквенцију циклуса и најсложеније оптерећење било ког дела калупа.

Игле за избацивање: Израђене од брзорезног челика СКХ51 или челика за вруће радње СКД61, са каљеним врховима. Зазор са рупом за вођење треба да буде 0,015-0,025 мм. Превише затегнуто и игла се веже. Превише лабав и блиц се појављује на месту избацивања.

Два главна узрока лома игле за избацивање: сила избацивања је ван центра од центра отпора при вађењу из калупа или је игла погођена током враћања.

Опруге: Одговорне за враћање ејекторске плоче. Проблем који се највише занемарује је пролећни умор. После десетина хиљада компресија, слободна висина се скраћује. Плоча за избацивање не успева да се врати у потпуности, а клинови избацивача ударају у непокретну половину током следећег затварања.

Метод провере: Проверите висину без опруге на сваких 100.000 циклуса. Замените ако је пао испод 90% првобитне висине.

3. Заптивке и преграде

Цурење воде у расхладном систему је најчешћи изненадни квар у радњи.

Заптивке (О-прстенови): Направљене од високотемпературне силиконске гуме или флуорогуме, са горњим температурним границама од 200°Ц и 260°Ц. Квар је узрокован старењем при високим температурама, очвршћавањем или компресијом. Замените сваких 500.000 циклуса или једном годишње, шта год наступи прво.

Преграде: Преусмерите смер протока воде за локализовано хлађење. Најчешћи квар је зачепљење каменца - посебно озбиљно у подручјима са тврдом водом. Користите омекшану воду или додајте адитиве против корозије и каменца.

4. Лоцирање прстенова и блокова за закључавање

Прстенови за лоцирање: Постављени на горњу стезну плочу, центрирани са млазницом машине за убризгавање. Погрешан избор узрокује ексцентрицитет између млазнице и чауре - у најбољем случају, цурење материјала; у најгорем случају, и чаура и млазница су оштећени.

Блокови за закључавање: Користе се за закључавање клизача (бочно језгро). Када се носи, сила закључавања је недовољна и клизач се помера уназад под притиском убризгавања, изазивајући блиц на страни производа. Редовно проверавајте површине за закључавање да ли постоје удубљења или истрошеност. Немојте чекати да се појави блиц пре решавања проблема.

Зашто стандардни делови најчешће отказују

Стандардни делови су најлакше стандардизоване, најјефтиније и најмање приметне компоненте у калупу.

И управо зато што су јефтине и неприметне, најчешће се занемарују:

• Водилице су суве - нико не проверава

• Опруге се користе док не пукну

• О-прстенови цуре, а неко их омота траком и наставља да трчи

• Игле за избацивање су благо савијене, али "још раде"

Кумулативни резултат свих ових одлука „још увек ради“: опруга вредна неколико долара се поквари, плоча за избацивање се заглави, цео калуп се извлачи из машине ради поправке, изгубљени су сати производног капацитета, а хиљаде долара трошкова одржавања се гомилају.

Принципи селекције

Избор базе калупа

Избор стандардних делова

Одржавање: Без техничке сложености, само дисциплина извршења

Одржавање базе калупа и стандардних делова није компликовано. Оно што захтева је учесталост и дисциплина.

Брзи водич за дијагнозу квара

Тхебаза калупа и стандардни деловине одређујте колико лепо изгледа производ — то је посао шупљине. Они одређују само једну ствар: да ли калуп може поуздано и доследно произвести делове током предвиђеног века трајања.

Погрешан скелет не може преносити снагу, без обзира на то колико су снажни мишићи. Укочени зглоб се не може померити, без обзира на то колико је способан уд.

Када бирате основу за калуп, дајте предност крутости над лакоћом, прецизности над ценом. Приликом куповине стандардних делова, марка не мора бити најскупља, али спецификације морају бити тачне. Приликом свакодневног одржавања, мењајте опруге према распореду, редовно подмазујте вођице и мењајте заптивке када дођу до краја животног века. Ови задаци не захтевају техничку вештину — само контролну листу и дисциплину да је следите.
