Коју критичну улогу имају тобогани у сложеном кретању калупа?

Унутар сложеног калупа за бризгање, кретање једног клизача може да одреди да ли је део произведен беспрекорно или је одбачен. Размислите о обликованом аутомобилском конектору са бочним подрезима. Главно језгро и шупљина се не могу једноставно отворити и затворити да би ослободили део; поткопа би била заробљена. Клизни механизам мора да се помера бочно, увлачећи бочно језгро пре него што се део избаци. Ако се клизач помери прерано, део се изобличи. Ако се помери прекасно, део пуца. Ако се веже, калуп је оштећен. Ово је критична улога клизача у сложеном кретању калупа. То су компоненте које омогућавају обликовање геометрија које би иначе биле немогуће: подрезивања, унутрашње навоје, бочне рупе и сложене контуре. Тобоган није једноставан комад челика; то је прецизан механизам који мора поуздано да ради стотине хиљада циклуса. Дизајн, материјали и прецизност производње клизача и њихових повезаних компоненти одређују успех калупа.

Важност слајдова у сложеном кретању калупа не може се преценити. То су компоненте које трансформишу једноставан калуп за отварање и затварање у софистицирани производни систем способан за производњу сложених делова. Морају да издрже високе притиске бризгања, термички циклус процеса и механичко хабање при поновљеном активирању. Морају бити прецизно темпирани са отварањем и затварањем калупа. И морају бити произведени са толеранцијама мереним у микронима. Овај чланак ће испитати критичну улогу клизача у сложеном кретању калупа. Покрићемо различите типове клизача, принципе дизајна који обезбеђују поуздан рад, материјале и производне процесе који одређују њихов животни век, као и мере контроле квалитета које обезбеђују прецизност. Такође ћемо дати детаљне спецификације за нашеПрецизне компоненте калупа и уметцииз наше фабрике у Молдбургер Молд Индустри Цо., Лтд.

Садржај

• 1. Шта је тобоган за калуп и зашто је неопходан?
• 2. Које се различите врсте клизача користе у сложеним калупима?
• 3. Како се покреће и временски одређује кретање клизача?
• 4. Који материјали и третмани обезбеђују издржљивост клизача?
• 5. Који принципи дизајна спречавају отказивање клизача?
• 6. Које спецификације дефинишу висококвалитетне клизне и уметке за калупе?
• 7. Често постављана питања (ФАК)
• 8. Закључак

1. Шта је тобоган за калуп и зашто је неопходан?

Клизач калупа је механизам који помера део шупљине или језгра калупа бочно, окомито на главни правац отварања и затварања калупа. Сврха клизача је да формира карактеристике које би спречиле да се део избаци ако се калуп једноставно отвори дуж главне осе. Ове карактеристике су познате као подрезивање. Подрезивање може бити бочна рупа, удубљење, навој или било која геометрија која није усклађена са правцем отвора калупа. Без клизача, ове карактеристике би биле заробљене, а део се не би могао уклонити без оштећења. Клизач се помера са пута пре него што се део избаци, омогућавајући да се део чисто уклони. Табела у наставку резимира типове функција за које су потребни слајдови.

АтМолдбургер Молд Индустри Цо., Лтд., наша фабрика је специјализована за дизајн и производњу прецизних компоненти и уметака за калупе, укључујући и слајдове. Имамо велико искуство у производњи клизача за сложене калупе који се користе у аутомобилској, медицинској и индустрији потрошачке електронике. Наш инжењерски тим блиско сарађује са дизајнерима калупа како би осигурао да је клизни механизам оптимизован за специфичну геометрију делова и производне захтеве.

2. Које се различите врсте клизача користе у сложеним калупима?

Постоји неколико типова клизача који се користе у сложеним калупима, а сваки је погодан за различите примене и геометрије делова. Најчешћи типови су клизач брегастог клина, хидраулични клизач, угаони клизач и механички клизач. Клизач за клин је најчешћи тип. Користи клин монтиран на основу калупа да активира клизач док се калуп отвара. Зупчасти клин гура клизач бочно док се плоче калупа одвајају. Хидраулични клизач користи хидраулични цилиндар за померање клизача независно од отвора калупа. Ово омогућава сложеније време и већу снагу. Клизач угаоне игле користи угаону иглу за померање клизача док се калуп отвара, слично клизачу за клин, али са другачијом геометријом. Механички клизач користи везу или механизам зупчаника за померање клизача. Табела испод упоређује ове врсте слајдова.

У нашој фабрици производимо све врсте клизача и њихове повезане компоненте, укључујући клизне блокове, клизне шине, клинове и хабајуће плоче. Користимо висококвалитетне материјале и прецизну машинску обраду како бисмо осигурали да наши клизачи раде глатко и поуздано. Наш инжењерски тим може препоручити одговарајући тип клизача за вашу специфичну примену.

3. Како се покреће и временски одређује кретање клизача?

Активирање и тајминг покрета клизача су критични за успех сложеног калупа. Клизач се мора померити у тачно време у циклусу калупа: након што се део довољно охлади да издржи деформацију, али пре него што се део избаци. Ако се клизач помери прерано, део може бити изобличен или оштећен. Ако се помери прекасно, део може бити напукао или клизач може бити оштећен. Време се контролише геометријом осовинице или програмирањем хидрауличног система. За клизач зупчастог клина, дужина и угао осовинице клизача одређују када клизач почиње да се креће и колико далеко путује. Скретница се обично монтира у стационарну половину калупа и захваћа клизач док се калуп отвара. Клизач се помера бочно док га клин гура. Табела испод сумира разматрања времена за кретање клизача.

У Молдбургер Молд Индустри Цо., Лтд., наша фабрика користи напредни ЦАД и софтвер за симулацију за дизајнирање и верификацију времена кретања клизача. Можемо симулирати цео циклус калупа како бисмо осигурали да се клизач помера у тачно време и да нема сметњи са другим компонентама калупа. Наша прецизна производња осигурава да су клинови и клизни блокови направљени у тачним димензијама потребним за правилно време.

4. Који материјали и третмани обезбеђују издржљивост клизача?

Трајност тобогана зависи од материјала и третмана који се користе у његовој конструкцији. Клизач мора да издржи високе притиске бризгања, трење при поновљеном кретању и хабање абразивне пластике. Најчешћи материјали за клизаче и њихове компоненте су каљени алатни челици, као што су П20, Х13 и С7. Ови челици нуде комбинацију високе чврстоће, жилавости и отпорности на хабање. Клизне површине су често премазане или третиране како би се смањило трење и продужио животни век. Уобичајени третмани укључују нитрирање, хромирање и наношење премаза отпорних на хабање као што је титанијум нитрид (ТиН) или угљеник сличан дијаманту (ДЛЦ). Табела испод сумира материјале и третмане који се користе у нашим слајдовима.

У нашој фабрици користимо само висококвалитетне материјале и третмане за наше прецизне компоненте калупа и уметке. Поседујемо опрему и стручност за обављање примене нитрирања, хромирања и премаза у компанији. Такође нудимо низ стандардних и прилагођених хабајућих плоча и водилица које одговарају различитим дизајном клизача. Наш циљ је да обезбедимо клизаче који поуздано раде током века трајања калупа.

5. Који принципи дизајна спречавају отказивање клизача?

Дизајн клизног механизма мора узети у обзир силе, кретање и окружење процеса бризгања. Неколико принципа дизајна је критично за спречавање квара клизача. Први је адекватно упутство. Тобоган се мора прецизно водити дуж путање. Ово се обично постиже помоћу водилица и хабајућих плоча. Шине за вођење морају бити довољно чврсте да издрже бочне силе на клизач, а хабајуће плоче морају да обезбеде површину са малим трењем. Други принцип је правилно поравнање. Клизач мора бити поравнат са шупљином калупа и језгром. Неусклађеност може проузроковати везивање, хабање и оштећење дела. Трећи принцип је довољно предоптерећења. Клизач мора бити претходно постављен на шине за вођење да би се елиминисао зрачност. Ово осигурава да се клизач помера глатко и тачно. Четврти принцип је заштита од контаминације. Клизни механизам мора бити заштићен од пластичног блица, прашине и крхотина. Ово се обично постиже заптивкама или поклопцима. Табела испод сумира ове принципе дизајна.

У Молдбургер Молд Индустри Цо., Лтд., наша фабрика следи ове принципе дизајна у производњи наших клизача и уметака. Користимо прецизну машинску обраду како бисмо осигурали да се све компоненте правилно уклапају. Користимо висококвалитетне хабајуће плоче и водилице да обезбедимо глатко и прецизно кретање. И ми уграђујемо заптивке и поклопце да заштитимо механизам од контаминације. Наш циљ је да обезбедимо клизаче који поуздано раде током века трајања калупа.

6. Које спецификације дефинишу висококвалитетне клизне и уметке за калупе?

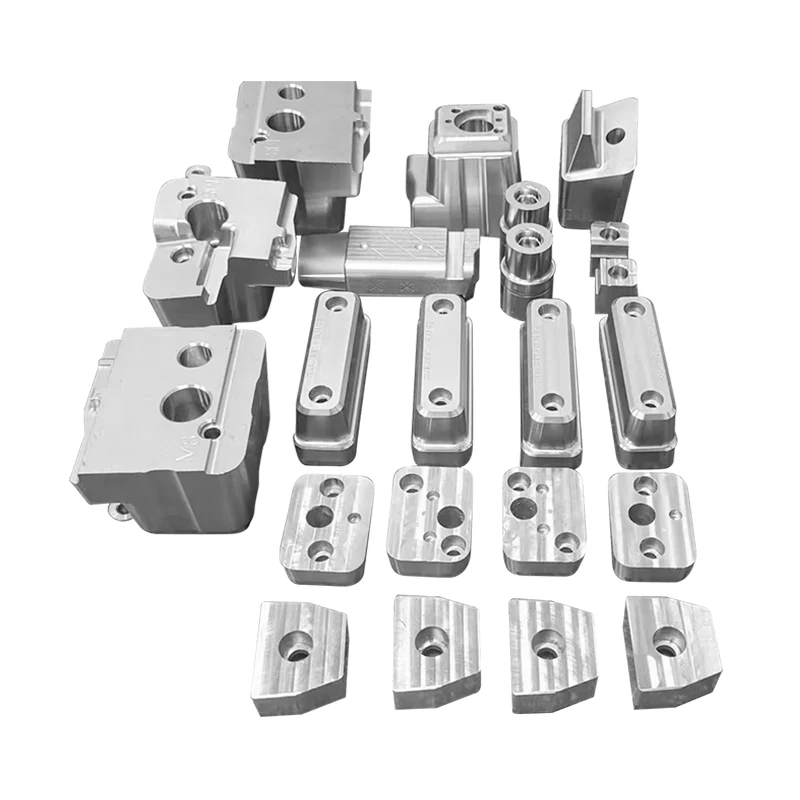

Кључне спецификације за клизне калупе и уметке укључују материјал, тврдоћу, толеранцију димензија, завршну обраду површине и премаз. Табела у наставку даје резиме типичних спецификација за наше Прецизне компоненте калупа и уметке.

У нашој фабрици производимо наше прецизне компоненте и уметке за калупе како бисмо испунили ове спецификације и још много тога. Можемо прилагодити материјал, тврдоћу и премаз према вашим специфичним захтевима. Наш систем контроле квалитета укључује инспекцију димензија, испитивање тврдоће и мерење завршне обраде како би се осигурало да свака компонента испуњава наше високе стандарде.

7. Често постављана питања (ФАК)

Питање 1: Која је разлика између тобогана и подизача у калупу?

Одговор: Клизач се помера бочно, окомито на смер отварања калупа, да би формирао подрезе на страни дела. Дизач се креће под углом, обично да формира подрезе на унутрашњој страни дела или да помогне при избацивању. Оба су механизми за формирање елемената који се не могу обликовати једноставним правим повлачењем, али раде у различитим правцима и користе се за различите геометрије.

Питање 2: Како да одредим потребан потез за слајд?

Одговор: Потребан ход за клизач је одређен дубином подрезивања плус сигурносна маргина. Клизач се мора повући довољно далеко да потпуно очисти подрезивање пре него што се део избаци. Као опште правило, ход треба да буде најмање 5-10 мм већи од дубине подрезивања. Тачан ход зависи од геометрије дела и дизајна калупа. Наш инжењерски тим може вам помоћи да израчунате потребан ход за вашу специфичну примену.

Питање 3: Шта узрокује да се слајд ухвати или веже?

Одговор: Клизач може да се заглави или заглави због неколико узрока: недовољног подмазивања, контаминације од пластичних флека или крхотина, неусклађености клизача или шина за вођење, недовољног предоптерећења или истрошености шина за вођење и хабајућих плоча. Редовно одржавање, укључујући чишћење и подмазивање, може спречити већину проблема са заглављивањем. Ако се клизач закачи, треба га раставити, прегледати и поправити пре даље употребе.

Питање 4: Колико често треба одржавати тобогане за калупе?

Одговор: Клизне за калупе треба прегледати и одржавати у редовним интервалима, у зависности од обима производње и материјала који се обликује. Као општа смерница, слајдове треба прегледати након сваких 10.000-50.000 циклуса. Инспекција треба да укључи проверу хабања, проверу поравнања и подмазивање клизних површина. Превентивно одржавање може продужити животни век клизача и спречити неочекиване застоје.

Питање 5: Да ли се тобогани могу накнадно уградити у постојећи калуп?

Одговор: У неким случајевима, клизачи се могу накнадно уградити у постојећи калуп, али ово је сложен процес који захтева пажљив инжењеринг. Калуп мора да има довољно простора за клизни механизам, а основа калупа мора бити модификована тако да може да прими клинове или хидрауличне цилиндре. Надоградња је често скупља и дуготрајнија од пројектовања клизача у калупу од почетка. Наш инжењерски тим може да процени ваш калуп и да саветује да ли је накнадна опрема изводљива.

8. Закључак

Клизачи играју кључну улогу у сложеном кретању калупа омогућавајући производњу делова са подрезима, бочним рупама, навојима и другим карактеристикама које се не могу обликовати једноставним калупом за отварање и затварање. То су прецизни механизми који морају бити пројектовани, произведени и одржавани по највишим стандардима. Материјали, третмани и принципи дизајна који се користе у њиховој конструкцији одређују њихову поузданост и животни век. У Молдбургер Молд Индустри Цо., Лтд., наша фабрика је специјализована за производњу прецизних компоненти и уметака за калупе, укључујући клизаче, клизне блокове, клинове и хабајуће плоче. Поседујемо стручност и опрему за производњу висококвалитетних компоненти које испуњавају најзахтевније захтеве. Наш инжењерски тим блиско сарађује са нашим клијентима како би осигурао да је свака компонента оптимизована за њихову специфичну примену.

Било да дизајнирате нови калуп или одржавате постојећи, позивамо вас да нас контактирате како бисмо разговарали о вашим захтевима. Можемо да обезбедимо узорке, техничке податке и помоћ у дизајну. Наша посвећеност квалитету и задовољству купаца учинила нас је поузданим партнером за произвођаче калупа и калупе широм света.

Контактирајте Молдбургер Молд Индустри Цо., Лтд. данасда бисте разговарали о вашим захтевима за прецизним компонентама калупа и уметцима и открили како наши слајдови могу побољшати перформансе и поузданост ваших сложених калупа.
